    • HM1616

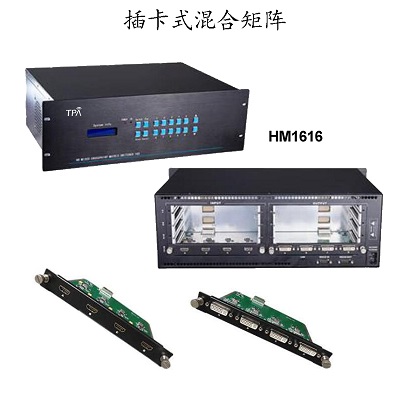

HM1616

  • 高清混合矩阵(插卡式)16进16出和32进32出两个款式

  • 产品详情

高清混合矩阵是为了将各种模拟或数字视频信号统一进行重新分配和组合的交换设备。该设备可将多路CVBS、VGA、YPbPr、HDMI、DVI和SDI视频输入信号切换到多路输出通道的任意通道上去。且输出通道可任意选择CVBS、VGA、YPbPr、HDMI、DVI或SDI接口。可广泛用于需要进行多种视频信号分配和组合的场合,应用领域涉及军工、多媒体教学、电视电话会议、金融、科研、气象等领域。
性能特点
◆标准插卡式工业机箱,工作可靠,增减通道灵活方便,一卡4路;
◆ 输入输出信号源格式自由选配,输入支持CVBS,VGA,YPbPr,SDI,HDMI和DVI,输出支持VGA,YPbPr, HDMI和DVI。
◆HDMI/DVI接口兼容DVI1.0和HDMI1.3,支持HDCP1.2,支持蓝光播放器,支持Deep Color,自动EDID配置;
◆CVBS、VGA和YPbPr模拟输入数字化处理,ADC最高采样频率205Mhz,内部图像处理24-bit处理,色彩还原真实, 最高分辨率到1920x1200@60Hz;
◆支持模拟音频输入和输出。
◆CVBS输入集成高级3D自适应梳状滤波器和去隔行处理,自动PAL,NTSC制式识别;
◆SDI输入支持3G/HD/SD-SDI,速率143Mbps~2.97Gbps,兼容SMPTE 259M、292M、344M、424M、ITU R BT.601、ITU R BT.1120 串行视频标准;
◆单路带宽最大10Gbps;
◆支持本机按键和红处遥控器快速操作;
◆支持RS232和以太网控制,开放控制协议,方便第三方串口控制;
◆支持断电现场保护;
技术参数:
VGA输入卡
*全SMT工艺卡片式设计,具有4路VGA输入
*信号自动检测技术,具有通道状态显示
*VGA视频输入采用HD15母接口
*1920*1200@60HZ高分辨率设计
*高清数字倍频芯片,100%重现输入信号的效果
*采用全固态电容,避免因高低温导致的各种问题
*具有输入输出预加载,切换速度更快
*即插即用,无需软件,无需驱动

HDMI输入卡 /DVI输入卡
*全SMT工艺卡片式设计,具有4路HDMI输入/DVI输入
*信号自动检测技术,具有通道状态显示
*接口采用Type A 19pin HDMI接口DVI-D
*输入最长距离达20M 兼容HDMI1.3的标准,HDCP1.2协议, DVI1.0协议
*1920*1200@60HZ高分辨率设计
*HDCP兼容,避免因版权而出现无法显示的问题
*独创的EDID自动获取技术,有效获取相关设备的信息
*采用全固态电容,避免因高低温导致的各种问题
*具有输入输出预加载,切换速度更快
*即插即用,无需软件,无需驱动

SDI输入卡
*全SMT工艺卡片式设计,具有4路数字视频输入
*信号自动检测技术,具有通道状态显示
*5Gpbs高带宽设计:兼容3G*SDI/HD-SDI/SD-SDI 1200*1920@60HZ高分辨率设计
*SDI专利型技术,通过高质同轴电缆可传输达300m
*具有输入输出预加载,切换速度更快
*符合SMPTE 标准和 ITU 标准 采用全固态电容,避免因高低温导致的各种问题
*即插即用,无需软件,无需驱动

VGA输出卡
*全SMT工艺卡片式设计,具有4路VGA输出
*信号自动检测技术,具有通道状态显示
*VGA视频输入采用HD15母接口
*1920*1200@60HZ高分辨率设计
*高清数字倍频芯片,100%重现输入信号的效果
*采用全固态电容,避免因高低温导致的各种问题
*具有输入输出预加载,切换速度更快
*即插即用,无需软件,无需驱动

HDMI输出卡 /DVI输出卡
*全SMT工艺卡片式设计,具有4路HDMI输入/DVI输入
*信号自动检测技术,具有通道状态显示
*接口采用Type A 19pin HDMI接口DVI-D
*输入最长距离达20M
*兼容HDMI1.3的标准,HDCP1.2协议, DVI1.0协议
*1920*1200@60HZ高分辨率设计
*HDCP兼容,避免因版权而出现无法显示的问题
*采用全固态电容,避免因高低温导致的各种问题
*具有输入输出预加载,切换速度更快
*即插即用,无需软件,无需驱动

SDI输出卡
*全SMT工艺卡片式设计,具有4路数字视频输入
*信号自动检测技术,具有通道状态显示
*5Gpbs高带宽设计:兼容3G*SDI/HD-SDI/SD-SDI
*1200*1920@60HZ高分辨率设计
*具有输入输出预加载,切换速度更快
*符合SMPTE 标准和 ITU 标准
*采用全固态电容,避免因高低温导致的各种问题
*即插即用,无需软件,无需驱动
