    • VGA0808

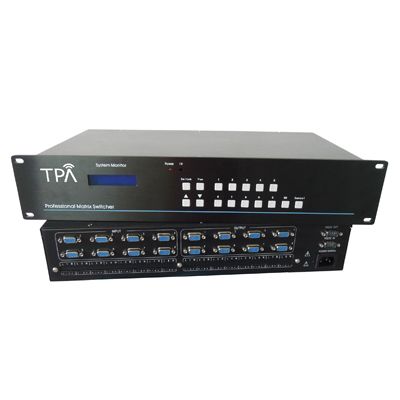

VGA0808

  • VGA矩阵

  • 产品详情

提供VGA04*04(4进4出)VGA128*128(128进128出)各个型号
功能简述:
◆内部带有缓冲电路,信号补偿电路,自动增益调节,使图像信号能高保真输出,更加稳定,更远距离传输;
◆支持快速切换操作。
◆独立的VGA输入、输出端子,采用15针HD母接口。
◆支持信号类型有:VGA、RGBHV、RGBS、RGsB、合视频、S-视频、分量视频。
◆500M(-3dB),满载带宽。
◆支持一键快速查询功能,方便察看矩阵的切换状态。
◆具有掉电记忆功能带有断电现场保护。
◆高档蓝光液晶显示屏。
◆提供 RS232 通讯接口,控制协议简要易用。可高速处理 RS232 通讯数据,这样提高了 DLP 等显示设备信号切换的等待时间。
◆标准机架安装的2U金属机箱。
◆采用国际通用的标准宽电压输入电源,电网电压在 100V—250V 之间波动,都能保证稳定的输出,极大提高了系统的可靠性和稳定性。

串口控制,简便易用的通讯协议
和电脑采用交叉线连接,采用2---3,3---2,5---5,波特率9600,1位停止位,无校验。
◆同时切换音视频:输入通道号*输出通道号!,比如把第2路输入切换到第15路输出,代码为2*15!。
◆把某路输入音视频切换到所有输出:输入通道号*N!,比如把第2路音视频输入切换到所有输出,代码为2*N!。
◆音视频对应切换,即音频及视频输入1到输出1,输入2到输出2……输入n到输出n,代码为N*N!。
◆只切换视频:输入通道号*输出通道号%,比如把第2路视频输入切换到第15路输出,代码为2*15%。
◆把某路输入视频切换到所有输出,输入通道号*N%,比如把第2路视频输入切换到所有输出,代码为2*N%。
◆仅视频对应切换,即视频输入1到输出1,输入2到输出2……输入n到输出n,代码为N*N%。
◆只切换音频,输入通道号*输出通道号$,如把第2路音频输入切换到第15路输出,代码为2*15$。
◆把某路音频切换到所有输出,输入通道号*N$,如把第2路音频输入切换到所有输出,代码为2*N$。
◆仅音频对应切换,即音频输入1到输出1,输入2到输出2……输入n到输出n,代码为N*N$。
◆保存模式,即保存输入输出的对应关系,代码为SAVE+存储编号,存储编号范围为1—9,比如SAVE1。
◆调用模式,即调用保存好的输入输出对应关系,代码为CALL+存储编号,存储编号范围为1—9,比如CALL1。
◆查询输出对应输入的关系,返回全部输出对应的输入关系代码为QUER00,返回某路输出对应的输入代码为QUER+输出通道号,比如要返回第1路输出,则代码为QUER01。

技术参数:
*增 益:0 dB;
*带 宽:500MHz (-3dB),满载;
*串扰和:-60dB @10 MHz;
*切换速度<150ns;
*输入最小/最大电平模拟信号:0.5V ~ 2.0V p-p;
*输入阻 抗:75 Ω;
*回波损耗:<-38dB@5MHz;
*最大直流偏置误差:16mV;
*输出最小/最大电平:2.0V p-p;
*输出阻抗:75 Ω;
*同步输入电平:0.5V- 5.0V p-p,: 4.0V p-p 正常;
*同步输出电平:1K;
*同步输出阻抗:75 Ω;
*最大传输延时:水平92ns,垂直: 158ns;
*最大上升/下降时间:4ns;
*串行控制接口:RS-232, 9-针母 D型 接口;
*波特率与协议:波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位;
*串行控制口:2 = TX, 3 = RX, 5 = GND;
*电 源:100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源;
*温 度:储存、使用温度: -20° ~ 70°C;
*湿 度:储存、使用湿度:10% ~ 90%;
*平均故障间隔时间:31000 小时;
