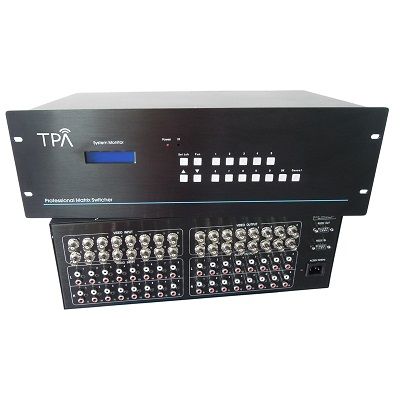

    • AV0808

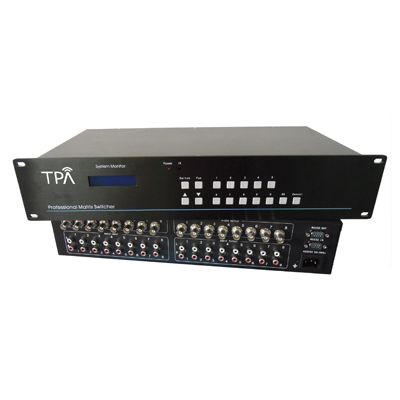

    • AV1616

AV矩阵

  • ◆提供 RS232 通讯接口,控制协议简要易用。可高速处理 RS232 通讯数据。 ◆标准机架安装的2U金属机箱。 ◆音频部分支持双声道立体声。 AV矩阵有8进8出,16进16出,32进32出等多种搭配。

  • 产品详情

功能说明:
◆内部带有缓冲电路,信号补偿电路,自动增益调节,使图像信号能高保真输出,更加稳定,更远距离传输;
◆视频及音频左右声道采用独立的电路板,核心处理电路互不相连,极大提高了切换和传输质量。
◆支持快速切换操作。
◆独立的输入、输出端子,视频采用全铜BNC接口,音频采用RCA接口。
◆全制式,兼容 NTSC 3.58 、 NTSC 4.43 、 PAL 、 SECAM 等视频制式。
◆150M(-3dB),满载带宽。
◆支持一键快速查询功能,方便察看矩阵的切换状态。
◆具有掉电记忆功能带有断电现场保护。
◆高档蓝光液晶显示屏。
◆提供 RS232 通讯接口,控制协议简要易用。可高速处理 RS232 通讯数据,这样提高了 DLP 等显示设备信号切换的等待时间。
◆标准机架安装的2U金属机箱。
◆音频部分支持双声道立体声。
◆支持音视频同时切换或音视频分开切换。
◆采用国际通用的标准宽电压输入电源,电网电压在100V—250V 之间波动,都能保证稳定的输出,极大提高了系统的可靠性和稳定性。
串口控制:

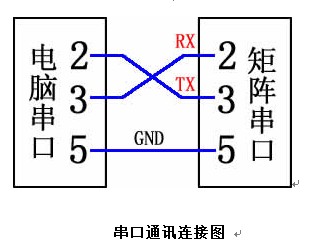

和电脑采用交叉线连接,采用2---3,3---2,5---5,波特率9600,1位停止位,无校验。










技术参数:
*增 益:0 dB
*微分相位:<1.28度,3.58MHz
*串扰和:-50dB @10 MHz;*微分相位:<1.28度,3.58MHz*微分增益误差:0.1%, 3.58-4.43MHz*微分相位误差:0.1度, 3.58-4.43MHz*最大传输延时:5nS(±1nS)*信号制式:NTSC3.58,NTSC4.43,PAL,SECAM*信号类型:复合视频
视频输入
*回波锁相:0.3V—0.4Vp-p
*最小/最大电平:模拟信号0.5V ~ 2.0V p-p
*阻 抗:75 Ω
*回波损耗:<-40dB@5MHz">-30dB@5MHz
*最大直流偏置误差:15mV
视频输出
*最小/最大电平:模拟信号0.5V ~ 2.0V p-p
*阻 抗:75 Ω
*回波损耗:<-30dB@5MHz
*直流补偿:最大±7mV
音频信号
*增 益:0 dB*频率响应:20 Hz ~ 20 kHz
*总谐波失真:噪声0.03% @ 1 kHz
*信噪比(S/N):>90dB
*立体声分离度:>80dB @ 1 kHz
*共态抑制比(CMRR):>75dB @: 20 Hz ~ 20 kHz
*输入阻抗:>10 kΩ
*输出阻 抗:50 Ω
*最大输入电平:+19.5dBu
*增益误差:±0.1dB
*最大输出电平:+19.5dBu
其它 *电 源:100VAC ~ 240VAC, 50/60 Hz*储存、使用温度: -20° ~ 70°C*储存、使用湿度:10% ~ 90%)*平均故障间隔时间:31000 小时
